Produktbeschreibung

Die Deye SUN-12K / SUN-15K / SUN-16K / SUN-20K-SG05LP3-EU-SM2 Serie umfasst leistungsstarke dreiphasige Hybridwechselrichter für Photovoltaikanlagen mit Batteriespeicher.

Mit vier verfügbaren Leistungsvarianten von 12 kW, 15 kW, 16 kW und 20 kW lässt sich das System passend zum jeweiligen Energiebedarf dimensionieren. Damit eignet sich die Produktserie sowohl für größere Einfamilienhäuser als auch für Gewerbebetriebe und andere Anwendungen mit erhöhtem Stromverbrauch.

Die Wechselrichter kombinieren PV-Wechselrichter, Batteriewechselrichter und intelligentes Energiemanagement in einem System und ermöglichen dadurch eine flexible Nutzung von selbst erzeugtem Solarstrom.

Verfügbare Leistungsvarianten

Die Serie ist in folgenden Varianten erhältlich:

• Deye SUN-12K-SG05LP3-EU-SM2 – 12 kW
• Deye SUN-15K-SG05LP3-EU-SM2 – 15 kW
• Deye SUN-16K-SG05LP3-EU-SM2 – 16 kW
• Deye SUN-20K-SG05LP3-EU-SM2 – 20 kW

Abhängig von der gewählten Leistungsvariante unterscheiden sich unter anderem die maximale PV-Eingangsleistung sowie die maximal verfügbaren Lade-, Entlade- und Ausgangsleistungen.

Flexible 48-V-Speicherintegration

Die Wechselrichter arbeiten mit einem 48-V-Niedervolt-Batteriesystem und können mit kompatiblen Lithium-Ionen- sowie Blei-Säure-Batterien kombiniert werden.

Über CAN- oder RS485-Kommunikation kann der Wechselrichter mit einem kompatiblen Batteriemanagementsystem kommunizieren. Bei geeigneten Lithium-Batteriesystemen können Lade- und Entladeparameter entsprechend den Vorgaben des BMS gesteuert werden.

Durch die Niedervolt-Architektur eignet sich die Serie besonders für flexible und modular erweiterbare Batteriespeichersysteme.

Hohe PV-Leistung und effiziente Solarstromnutzung

Die SUN-SG05LP3-Serie ist für hohe PV-Eingangsleistungen ausgelegt. Dadurch kann die angeschlossene Modulleistung oberhalb der AC-Nennleistung des Wechselrichters dimensioniert werden.

Je nach Modell stehen entsprechend unterschiedliche PV- und Ausgangsleistungen zur Verfügung. Dies ermöglicht eine passende Auslegung für Anlagen von 12 bis 20 kW Wechselrichterleistung.

Mehrere MPPT-Eingänge ermöglichen zudem die effiziente Nutzung von PV-Strings mit unterschiedlichen Ausrichtungen oder Dachflächen.

Asymmetrischer dreiphasiger Betrieb

Ein wesentlicher Vorteil der Serie ist der dreiphasige asymmetrische Ausgang.

Dadurch muss die bereitgestellte Leistung nicht gleichmäßig auf alle drei Phasen verteilt werden. Der Wechselrichter kann die Leistung entsprechend dem tatsächlichen Verbrauch auf den einzelnen Phasen bereitstellen.

Das ist insbesondere in Wohn- und Gewerbegebäuden sinnvoll, da viele Verbraucher einphasig angeschlossen sind und die Belastung der drei Phasen in der Praxis häufig unterschiedlich ist.

Ersatzstrom- und netzunabhängiger Betrieb

Bei einem Stromausfall können geeignete Verbraucher weiterhin über den Backup-/Ersatzstromausgang versorgt werden.

Die Wechselrichter sind für hohe kurzzeitige Lasten ausgelegt und können dadurch auch Verbraucher mit erhöhtem Anlaufstrom unterstützen.

In Verbindung mit einem ausreichend dimensionierten Batteriespeicher lassen sich beispielsweise wichtige Haushalts- oder Gewerbeverbraucher auch bei Ausfall des öffentlichen Stromnetzes weiter betreiben.

Flexible Betriebsarten

Die Hybridwechselrichter unterstützen verschiedene Energie- und Speicherstrategien, darunter:

• Erhöhung des PV-Eigenverbrauchs
• Batterieladung mit überschüssigem Solarstrom
• Ersatzstrom- und Backup-Betrieb
• Peak Shaving
• zeitabhängiges Laden und Entladen
• AC-gekoppelte Speicherintegration
• DC-gekoppelte PV- und Speicherlösungen

Dadurch kann das System sowohl in neuen Photovoltaikanlagen als auch bei der Erweiterung bestehender Anlagen eingesetzt werden.

Erweiterbare Systemarchitektur

Für größere Anlagen können mehrere kompatible Geräte parallel betrieben werden.

Dadurch lässt sich die Gesamtleistung des Systems bei steigendem Energiebedarf erweitern. Die verschiedenen Leistungsvarianten von 12, 15, 16 und 20 kW ermöglichen zusätzlich eine flexible Systemplanung.

Intelligente Kommunikation und Überwachung

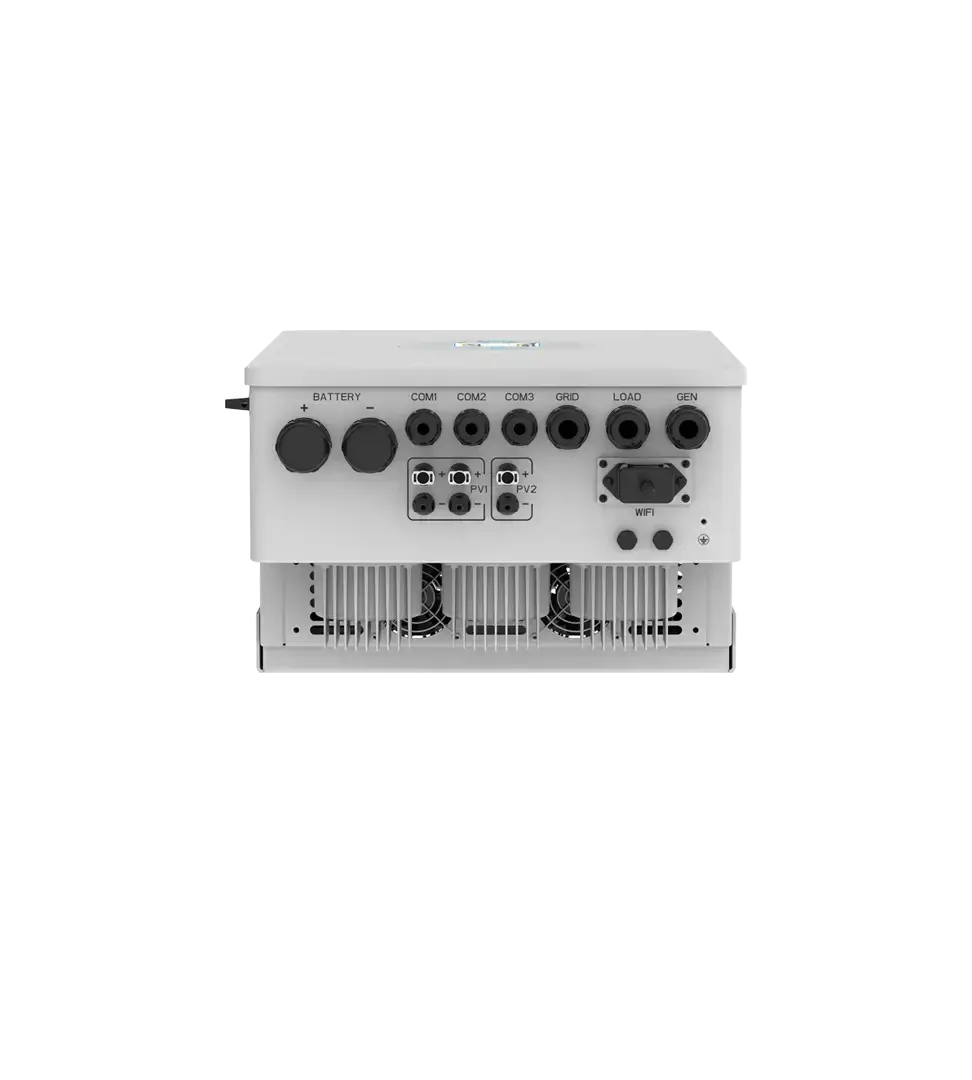

Die Wechselrichter verfügen über verschiedene Kommunikationsschnittstellen wie CAN und RS485.

In Verbindung mit der entsprechenden Kommunikations- und Monitoring-Lösung können wichtige Betriebsdaten wie unter anderem:

• PV-Erzeugung
• Netzbezug und Netzeinspeisung
• Batterieladung und -entladung
• Batterieladezustand
• Verbraucherleistung
• Betriebsstatus des Wechselrichters

überwacht werden.

Je nach eingesetzter Kommunikationslösung sind außerdem Fernüberwachung und Fernwartung möglich.

Sicher und zuverlässig

Das robuste IP65-Gehäuse ermöglicht einen flexiblen Installationsort und schützt die Leistungselektronik vor Staub und Feuchtigkeit.

Umfangreiche integrierte Schutzfunktionen unterstützen einen zuverlässigen Anlagenbetrieb, darunter unter anderem:

• Anti-Inselnetz-Schutz
• Verpolungsschutz auf der PV-Seite
• Isolationsüberwachung
• Differenzstromüberwachung
• Überstromschutz
• Kurzschlussschutz
• Überspannungsschutz

Die Deye SUN-12K / 15K / 16K / 20K-SG05LP3-EU-SM2 Serie bietet damit eine leistungsstarke und flexible Lösung für dreiphasige Photovoltaikanlagen mit Batteriespeicher – von größeren privaten PV-Systemen bis hin zu gewerblichen Anwendungen.
